Hej tam! Jako dostawca końcówek do połączeń zakładkowych, otrzymuję ostatnio wiele pytań dotyczących tego, jak zmiany temperatury mogą wpływać na działanie tych kluczowych łączników rurowych. Pomyślałem więc, że zgłębię ten temat i podzielę się tym, czego nauczyłem się przez lata pracy w branży.
Podstawy końcówek połączeń zakładkowych
Na początek przyjrzyjmy się szybko, czym są końcówki przegubów zakładkowych. Są to w zasadzie krótkie kawałki rury przyspawane do końca rury lub naczynia. Następnie na króciec nasuwa się kołnierz, co pozwala na łatwe ustawienie i montaż. Ten rodzaj złączki jest bardzo przydatny, ponieważ można go obracać, co ułatwia podłączenie do innych rur lub sprzętu. Jest powszechnie stosowany w zastosowaniach, w których wymagany jest częsty demontaż i ponowny montaż, na przykład w zakładach przetwórstwa chemicznego, rafineriach ropy naftowej oraz w przemyśle spożywczym i napojów.
Jak zmiany temperatury wpływają na właściwości materiału
Porozmawiajmy teraz o tym, jak zmiany temperatury mogą wpłynąć na działanie końcówek przegubów zakładkowych. Jedną z głównych rzeczy, na którą wpływa temperatura, są właściwości materiału końcówki. Większość końcówek złączy zakładkowych jest wykonana z metali takich jak stal węglowa, stal nierdzewna lub stal stopowa. Każdy z tych materiałów ma swój własny, unikalny zestaw właściwości, które mogą zmieniać się w zależności od temperatury.
Rozszerzalność i kurczenie termiczne
Wraz ze wzrostem temperatury metale rozszerzają się. Nazywa się to rozszerzalnością cieplną. Wielkość rozszerzalności zależy od współczynnika rozszerzalności cieplnej (CTE) materiału. Na przykład stal nierdzewna ma stosunkowo wysoki współczynnik CTE w porównaniu ze stalą węglową. Tak więc, jeśli masz króciec złącza zakładkowego wykonany ze stali nierdzewnej, a temperatura wzrośnie, rozszerzy się on bardziej niż króciec ze stali węglowej.
Z drugiej strony, gdy temperatura spada, metale kurczą się. Może to powodować naprężenia na króćcu i otaczających elementach. Jeśli skurcz jest zbyt duży, może doprowadzić do pęknięcia, a nawet uszkodzenia złączki.
Zmiany wytrzymałości i plastyczności
Temperatura może również wpływać na wytrzymałość i plastyczność materiału. Wraz ze wzrostem temperatury wytrzymałość większości metali maleje. Oznacza to, że króciec może nie wytrzymać tak dużego nacisku lub obciążenia, jak w niższych temperaturach. Jednocześnie może wzrosnąć plastyczność materiału, co oznacza, że staje się on bardziej elastyczny i mniej podatny na pękanie pod wpływem naprężeń.
I odwrotnie, wraz ze spadkiem temperatury zwiększa się wytrzymałość materiału, ale maleje plastyczność. To sprawia, że końcówka jest bardziej łamliwa i podatna na pękanie.
Wpływ na skuteczność uszczelnienia
Innym ważnym aspektem wydajności króćca złącza zakładkowego jest jego zdolność uszczelniania. Właściwe uszczelnienie ma kluczowe znaczenie dla zapobiegania wyciekom oraz zapewnienia bezpieczeństwa i wydajności systemu rurociągów. Zmiany temperatury mogą mieć znaczący wpływ na skuteczność uszczelniania króćca.
Kompresja uszczelki
Większość króćców złączy zakładkowych wykorzystuje uszczelki, aby utworzyć uszczelnienie pomiędzy kołnierzem a króćcem. Gdy zmienia się temperatura, materiał uszczelki może się rozszerzać lub kurczyć, co może mieć wpływ na ściskanie uszczelki. Jeśli uszczelka rozszerzy się zbyt mocno, może to spowodować nadmierne ściskanie, co może prowadzić do uszkodzenia uszczelki. Z drugiej strony, jeśli uszczelka się skurczy, może nie zapewnić wystarczająco szczelnego uszczelnienia, co spowoduje nieszczelności.
Wyrównanie kołnierza
Zmiany temperatury mogą również powodować wypaczenie lub zniekształcenie kołnierza, co może mieć wpływ na wyrównanie króćca i kołnierza. Jeśli nie jest to wyrównane, może to spowodować dodatkowe obciążenie uszczelki i króćca, zwiększając ryzyko wycieków.
Wpływ na integralność spoiny
Spoina pomiędzy króćcem złącza zakładkowego a rurą to kolejny krytyczny obszar, na który mogą wpływać zmiany temperatury. Spawanie tworzy połączenie między dwoma kawałkami metalu, ale wiązanie to może zostać osłabione przez naprężenia termiczne.
Cykl termiczny
Kiedy temperatura się zmienia, spoina ulega cyklom termicznym. Oznacza to, że wielokrotnie się rozszerza i kurczy, co może powodować zmęczenie spoiny. Z biegiem czasu zmęczenie może prowadzić do pęknięć spoiny, co może zagrozić integralności złączki.
Kruchość wodorowa
W niektórych przypadkach wysokie temperatury mogą powodować wydzielanie się wodoru w procesie spawania. Wodór może dyfundować do metalu i powodować kruchość, przez co spoina staje się bardziej krucha i podatna na pękanie.
Łagodzenie skutków zmian temperatury
Co zatem można zrobić, aby złagodzić wpływ zmian temperatury na działanie końcówek złączy zakładkowych? Oto kilka wskazówek:
Wybierz odpowiedni materiał
Wybór odpowiedniego materiału na końcówkę stawu zakładkowego ma kluczowe znaczenie. Weź pod uwagę zakres temperatur roboczych swojego zastosowania i wybierz materiał, który ma dobrą stabilność termiczną oraz odporność na rozszerzalność i kurczenie się cieplne. Na przykład, jeśli pracujesz w środowisku o wysokiej temperaturze, możesz wybrać materiał o niskim współczynniku CTE, np. stal węglową.
Stosuj odpowiednią izolację
Izolacja systemu rur może pomóc w zmniejszeniu wpływu zmian temperatury na króćce złącza zakładkowego. Izolacja może pomóc w utrzymaniu bardziej stałej temperatury, co może zmniejszyć naprężenia termiczne i zapobiec uszkodzeniu złączki.
Wykonuj regularne kontrole
Regularne kontrole końcówek złączy zakładkowych są niezbędne w celu wykrycia wszelkich oznak uszkodzenia lub zużycia. Poszukaj pęknięć, wycieków lub oznak naprężeń termicznych, takich jak odbarwienia lub wypaczenia. Jeśli zauważysz jakiekolwiek problemy, podejmij natychmiastowe działania w celu naprawy lub wymiany złączki.
Powiązane produkty

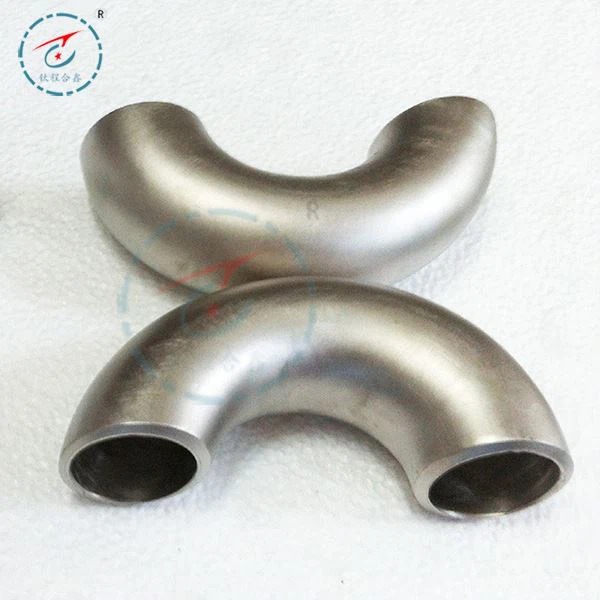

Jeśli szukasz na rynku innych typów złączek rurowych, oferujemy również szeroką gamęKolanko tytanowe 180 stopni,Kolano tytanowe 90 stopni, IKolanko tytanowe 45 stopni. Te kolanka tytanowe są znane ze swojej wysokiej wytrzymałości, odporności na korozję i doskonałej wydajności w różnych zastosowaniach.
Wniosek
Podsumowując, zmiany temperatury mogą mieć znaczący wpływ na działanie końcówek połączeń zakładkowych. Rozumiejąc, jak temperatura wpływa na właściwości materiału, skuteczność uszczelnienia i integralność spoin tych złączek, można podjąć kroki w celu ograniczenia ryzyka i zapewnienia długoterminowej niezawodności systemu rurociągów.
Jeśli masz jakieś pytania lub potrzebujesz więcej informacji na temat końcówek przegubów zakładkowych lub innych naszych produktów, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie rozwiązania dla Twoich konkretnych potrzeb. Rozpocznijmy rozmowę na temat Twoich wymagań dotyczących zakupów i zobaczmy, jak możemy współpracować, aby Twój projekt zakończył się sukcesem.
Referencje
- ASME B16.5 – Kołnierze rurowe i złączki kołnierzowe
- Normy ASTM dla metali i stopów
- Podręcznik spawania, Amerykańskie Towarzystwo Spawalnicze
